タイロッド式油圧シリンダ産業オートメーション向け高頻度作動

YX01LG-01-140L-LAは、現代の軽工業製造および高度自動化組立ライン向けに開発された、コンパクト型複動タイロッド式油圧シリンダです。本モデルの最大の構造的特徴は、LA型タンジェンシャルフットマウント設計にあります。このフラット化され下方向へ延長されたベース固定構造により、シリンダ全体の取付重心を最低限まで下げることができ、油圧シリンダ作動時に発生する軸方向反力を、メイン設備の強固なフレームへ直接かつ均等に分散伝達します。高頻度かつ大加速度で発生する正逆方向の往復衝撃荷重に対しても、優れた振動吸収性能と横方向たわみに対する耐性を発揮します。従来の産業用油圧シリンダにおける大型化や設置スペースへの厳しい制約を克服するため、本タイロッド式シリンダは14MPaの定格使用圧力を維持しながら、革新的な小型化および軽量化設計を実現しました。内部油路は高度な流体解析によって最適化され、摩擦抵抗を極限まで低減しています。その結果、限られた設置スペース内で高速動作が求められる高精度な自動化・メカトロニクス設備において、理想的な駆動源として活用できます。

お問い合わせ タイロッド式油圧シリンダ産業オートメーション向け高頻度作動
  • タイロッド式油圧シリンダ産業オートメーション向け高頻度作動

製品の特徴

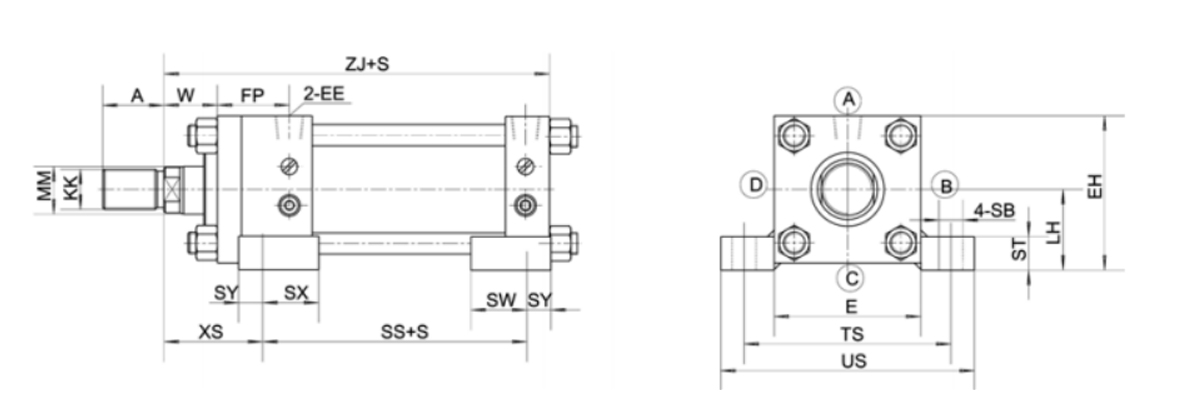

内径 B型ロッド C型ロッド E EE FP US LH SB ST SS SX SW SY TS 米国 W ZJ XS
A KK MM A KK MM 1 2
Φ32 25 M16×1.5 18 — — — □58 ZG3/8 M14×1.5 36 63 35±0.15 11 12 98 31 31 13 88 109 30 171 57
Φ40 30 M20×1.5 22 25 M16×1.5 20 □65 ZG3/8 M14×1.5 37 70 37.5±0.15 11 14 98 31 31 13 95 118 30 171 57
Φ50 35 M24×1.5 28 30 M20×1.5 25 □76 ZG1/2 M18×1.5 42 82.5 45±0.15 14 17 106 34 34 14 115 145 30 185年 60
Φ63 45 M30×1.5 35 35 M24×1.5 32 □90 ZG1/2 M18×1.5 40 95 50±0.15 18 19 106 32 32 18 132 165 35 198年 71
Φ80 60 M39×1.5 45 45 M30×1.5 40 □110 ZG3/4 M22×1.5 53 115 60±0.25 18 25 124 42 42 18 155 190 35 219 74
Φ100 75 M48×1.5 55 60 M39×1.5 50 □135 ZG3/4 M27×2 49 138.5 71±0.25 22 27 122 38 38 22 190 230 40 232 85
Φ125 95 M64×2 70 75 M48×1.5 55 □165 ZG1 M27×2 65 167.5 85±0.25 26 32 136 41 41 25 224 272 45 265 99
Φ140 110 M72×2 80 80 M56×2 63 □185 ZG1 M27×2 67 187.5 95±0.25 26 35 144 41 41 25 250 300 50 280 106
Φ150 115 M76×2 85 85 M60×2 70 □196 ZG1 M33×2 68 204 106±0.25 30 37 146 38 38 28 270 320 50 290 111
Φ160 120 M80×2 90 — — — □210 ZG1 M33×2 74 217 112±0.25 33 42 150 40 40 31 285 345 55 308 122
Φ180 140 M95×2 100 — — — □235 ZG1¼ M42×2 75 242.5 125±0.25 33 47 172 50 36 35 315 375 55 330 123
Φ200 150 M100×2 110 — — — □262 ZG1½ M42×2 84 271 140±0.25 36 52 186年 56 40 39 355 425 55 356 131
Φ220 180 M120×2 125 — — — □292 ZG1½ M42×2 89 296 150±0.25 42 52 186年 56 40 39 395 475 60 365 140
Φ250 195 M130×2 140 — — — □325 ZG2 M42×2 106 332.5 170±0.25 45 57 206 68 48 47 425 515 65 411 158

主な特長：

瞬時低圧・高速応答性能：独自の超低摩擦シール構造により、最低始動圧力を0.3MPa以下に抑制しています。自動制御回路においてほぼ遅延のない同期動作応答を実現し、機械稼働効率90%以上を達成することで、生産ライン全体のサイクルタイム短縮に大きく貢献します。

幅広い作動油対応性：シールシステムには多層複合エラストマー構造を採用しており、一般的な鉱物油だけでなく、水グリコール系作動油、高含水難燃性作動油、リン酸エステル系特殊作動油にも対応します。-5℃～+80℃の広い温度範囲においても、材料劣化を抑え安定した性能を維持します。

標準化モジュールによる迅速な分解・組立：高信頼性の工業標準4本タイロッド外装構造を採用しています。メンテナンス、定期点検、シール部品交換時には標準工具のみでシリンダ全体の分解・再組立が可能で、予期せぬ設備停止による生産損失を大幅に削減します。

主な適用分野：高速繊維機械の巻取り機構、プラスチック加工射出成形機の二次動作システム、産業用ロボットXY軸駆動源、自動化精密包装ライン。
